一、重汽單橋12人洗漱淋浴車設計依據
2.1 用戶需求
滿足用戶淋浴需求，設計能力為單小時單次洗浴8人，每小時48-60人次，水溫可調。
2.2相關標準
《機動車運行安全技術條件》 GB7258-2017
《汽車及掛車外部照明和信號裝置的安裝規定》 GB4785-2007
《專用汽車定型試驗規程》 QC/T252
《電工電子產品應用環境條件》(地面車輛使用) GB4798.5
《系統接地的型式及安全技術要求》 GB14050
《電子設備通用技術條件》 SJ 280
《汽車制動系統結構、性能和試驗方法》 GB12676
《工程機械焊接通用技術條件》 JB/ZQ3011
《裝備維修性通用規范》 GJB368A
《道路車輛外廓尺寸、軸荷及質量限值》 GB1589
《廂式車通用規范》 GJB79A-94
《汽車油漆涂層》 QC/T484
《汽車用涂鍍層和化學處理層》 QC/T625
《汽車電器設備基本技術條件》 QC/T 413
《野營淋浴車》 GJB5045-2003
《警用淋浴車》 GA879-2010
中華人民共和國車輛改裝和行駛的其他有關標準 。
2.3設計原則
根據用戶需求，本車總體設計遵循“技術先進、功能完善、實用可靠、成本合理、運行方便”的原則，具體如下：
a. 規范性：車輛的改裝、各類設備安裝、軸荷承載符合國內相關標準。
b. 先進性：系統設計和設備規格應完全符合行業技術規范和技術發展潮流，采用當今成熟的技術及設備，在功能和性能方面體現出技術發展的先進性。
c. 可靠性：系統應具有在各種情況下的高可靠運行能力，各結構件和設備安裝滿足整車道路運行的同時，保證供配電系統等電氣設備的可靠、安全。
d. 實用性：系統的各項技術手段和操作滿足部隊實際使用需求，操作和維護簡捷、方便、易用。
e. 經濟性：按照需求合理配置系統，確保系統中每一個環節的投入比例達到最佳的性能價格比，最大限度的有效利用資金
三、重汽單橋12人洗漱淋浴車技術要求
3.1、主要環境條件適應性指標
1)工作環境溫度：-25℃～+40℃
2)貯藏極限溫度：-40℃～+70℃;
3)空氣相對濕度：不大于95%(25℃)
4)淋雨試驗：降雨強度6～8mm/min 條件下30min無滲漏
5)海拔高度：≯4500m
6)行駛路面：四級以上道路
3.2、 外形尺寸指標
外形尺寸(長×寬×高)mm：8550×2550×3900
四、重汽單橋12人洗漱淋浴車技術方案
4.1底盤選型
車輛底盤選用國產東風商用車國VI底盤，詳細技術參數見下表：
【整車技術參數】
產品名稱淋浴車產品型號5140XLY6BSX;總質量(Kg)13800罐體容積(m3);額定載質量(Kg)1670,1605外形尺寸8350,8550,8900,9550×2550×3900;整備質量(Kg)12000貨廂尺寸××額定載客(人)
準拖掛車總質量(Kg);駕駛室準乘人數(人)2,3鞍座最大載質量(Kg)
備注該車主要用于野外淋浴保障功能,專用裝置:冷熱水供給系統、淋浴裝置; 廂體頂部封閉, 不可開啟;
整車長/軸距/前懸/后懸對應關系為:9550/5600/1250(1410)/2700(2540),8900/5100/1250(1410)/2550(2390),8550(8350)/4700(4500)/1250(1410)/2600(2440);
側防護裝置為裙邊結構代替,后防護材質為Q235,焊接連接,截面尺寸寬×高:60×120,下邊緣離地高475mm;
ABS型號:3631010-C2000,J ABS;ABS生產企業:東科克諾爾商用車制動系統(十堰)有限公司,焦作博瑞克控制技術有限公司;
隨底盤選裝駕駛室.
【底盤技術參數】
底盤型號EQ1186GL6DJ底盤名稱載貨汽車底盤
商標名稱東風牌生產企業東風汽車集團有限公司

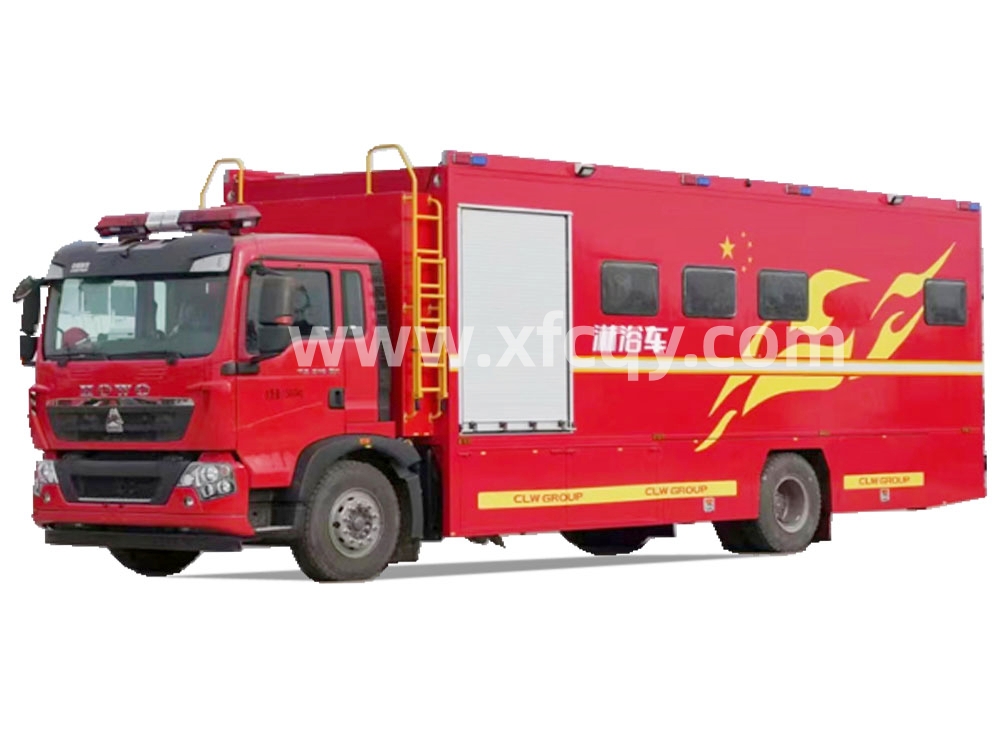

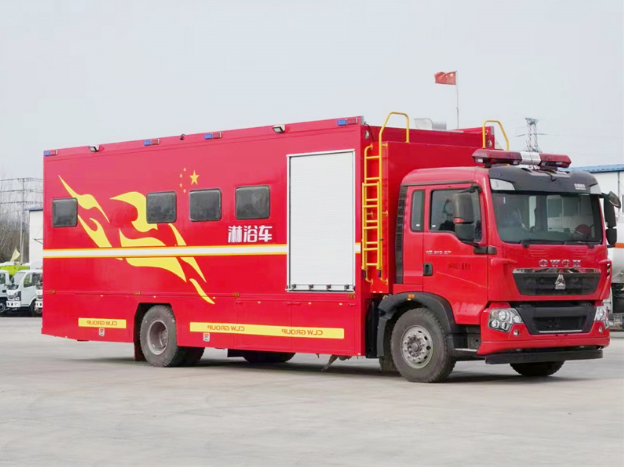

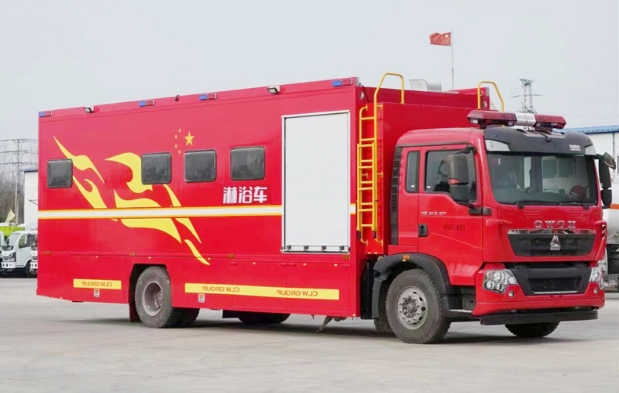

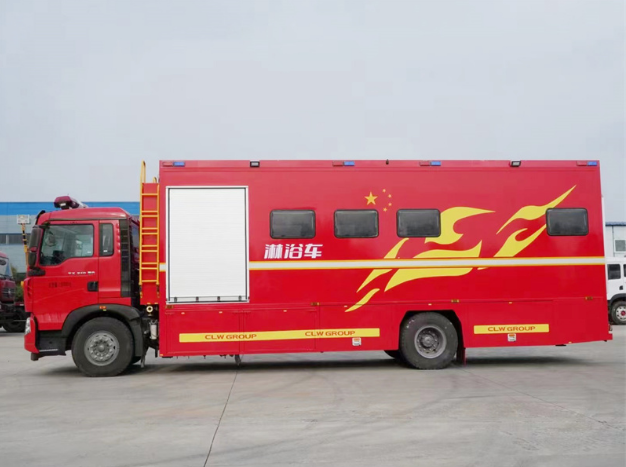

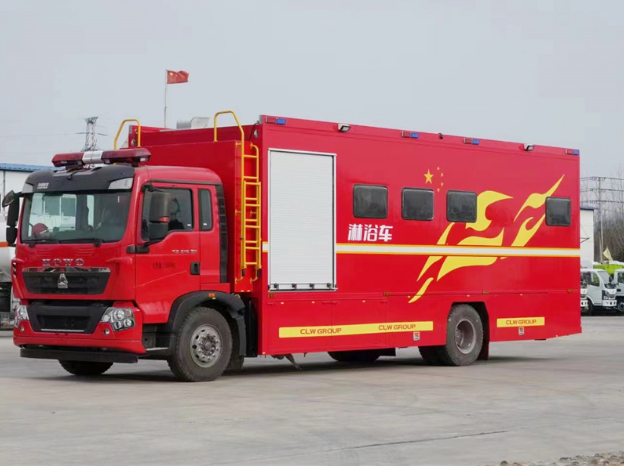

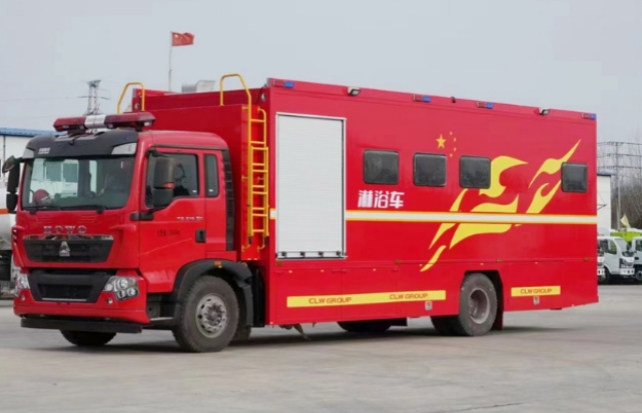

4.2整車外形介紹
淋浴車屬于廂式專業作業車的一種，主要由底盤和上裝部分兩大總成組成。上裝部分由箱體、副車架、裙邊儲物艙、電氣系統、水路系統和附屬設備組成。
4.3內部布置
本車標準配置8人淋浴位,由1臺常壓燃油熱水鍋爐供水總成提供熱水。
箱體內部從前向后依次布置為設備間、更衣間、淋浴間。
設備間設左右檢修門，方便檢修室內設備，前墻安裝304不銹鋼冷水箱1個，容積1000L，
2300*2000*250mm,2mm板厚，內部設置橫向、縱向防浪板，頂部中間設置一個檢修孔蓋。設液位計，溢流管DN80、左右加水口，加水口采用DN65消防卡口，可利用消防栓或消防車直接補水。下部設置排空閥。
設備間后部設置常壓燃油熱水鍋爐供水總成1臺，含鍋爐，循環水泵、膨脹水箱、中間油箱，控制器等，為淋浴間提供熱水。
淋浴間設置10個恒溫淋浴位，并能保障出水穩定恒定。淋浴間還設置8個隱私隔斷，每個淋浴位還單獨設置1個洗浴用品置物欄，防滑腳墊、浴簾。頂部設置2個換氣天窗和2個防水LED照明燈，地面為3mm鋁合金花紋板，并在每個淋浴位設置排水格柵，最終集中到底部DN65的排污口進行集中排污。
淋浴間與更衣間之間的隔斷上有淋浴間進出口，使用塑料隔斷簾隔開。
淋浴間左右側墻各設置3個外推窗用于淋浴間的采光、通風換氣。
更衣間后側設置艙門1扇，用于進出更衣間和淋浴間。更衣間設置1組儲物柜和條凳1個，用于衣物儲存和洗浴物品儲存，條凳可方便2人更換衣物。
更衣間頂部設置1個換氣天窗和1個防水LED頂燈。此外更衣間還設置了5KW燃油加熱器1臺用于冬天輔助加熱。
4.4箱體結構設計
保溫方艙廂板采用軍用方艙廂板制作技術，車廂內部干凈整潔，具有良好的隔音、保溫、安全防護功能，具有結構合理、質量輕、強度高、安全環保等優點。
廂體側板、頂板、前板、后板和中隔板采用三明治復合板，外蒙皮為2mm大幅面預噴漆覆膜鋁板，內蒙皮為2mm玻璃鋼板，鋁合金骨架中間填充40mm厚度高密度聚氨酯硬質阻燃泡沫板，骨架與內蒙皮之間鋪膠合板進行冷橋隔斷，用結構膠粘接，通過大板熱壓機壓制而成。對于有懸掛裝置要求的廂板，在相應位置增加預埋和加強支撐。底板結構為在副車架上鋪設12mm竹膠板，淋浴間和更衣間內竹膠板上部鋪設3mm鋁合金花紋板作為防滑地板，設備間地板采用3mm鋁合金花紋板鋪設。
車廂廂板骨架制作使用的方管材質為Q345 規格40*40*2、80*40*3等。
2mm鋁合金板硬質聚氨酯泡沫板+鋁合金骨架 2mm玻璃鋼板
4.4.1.復合板工藝介紹
Ø 玻璃鋼蒙皮介紹
蒙皮選用2mmMTC玻璃鋼板，采用先進的單板連續生產線生產，材料選用高強度玻纖短切氈、高強度玻纖方格布和優質不飽和聚酯樹脂。玻璃鋼單板生產線連續生產，質量穩定、厚度均勻;單板強度高，抗拉強度≥85Mpa，拉伸模量≥5000
Mpa，彎曲強度≥15 Mpa，彎曲模量≥4000
Mpa，巴氏硬度≥40。玻璃鋼單板導熱系數約為0.2W/M2•K，其隔熱性能優于鋼、鋁質材料。外表面有一層性能優異的膠衣，對大氣、水和一般濃度的酸、堿、鹽等介質有著良好的化學穩定性;單板外表面光潔度高，保光性極佳，不變色、耐腐蝕、防光曬、抗老化。
Ø 鋁合金骨架的加工工藝
采用鋁合金型材矩形管作為墻板骨架。
廂體骨架焊接
焊接：在專用焊接平臺上將方管按圖紙擺放好并用卡具裝卡牢固，將焊口處的焊渣磨掉，采用氬弧焊焊接牢固，焊接好的部件經短時效處理后進行調整。
骨架調校
將焊接完成的骨架卡在專用調校胎具上，用專用樣板對骨架的平整度進行檢測、校正。因?yàn)楣羌芙?jīng)過焊接都會有變形，因此，由專職檢驗員和操作工人共同對骨架進行調校，以保證骨架的平整度。
Ø 復合板填充芯板
保溫復合板的芯板為硬質聚氨酯泡沫板，厚度40MM，當密度為35-40kg/m3時，導熱系數僅為0.018-0.024W/
M2•K內部為獨立的密閉式氣泡結構，因此具有密度低、抗壓強度高、不吸水、導熱系數低等優良特性，其抗壓強度一般在0.25MPa以上，最高可達0.7MPa。
Ø 膠粘劑的選擇
由于聚氨酯能溶解于苯乙烯等溶劑中，因此復合板的粘接不能采用含有苯乙烯的不飽和聚酯樹脂，而應選用無溶劑的高強膠粘劑，按此要求，我們選用無溶劑、雙組份的聚氨酯粘合劑，其主劑是羥基有機化合物，固化劑是異氰酸酯，按5：1的重量比混合，通過化學反應能形成一硬彈性的物質，它非常好的粘合金屬、木材、塑料和硬質發泡材料。
Ø 復合工藝
大板抽真空加熱后壓覆復合工藝。
4.4.2骨架之間的聯接
在頂骨架和側壁骨架的對接處，為了防止漏水，用鋁型材壓住側圍外蒙皮和頂板，在所有鉚接處打密封膠;在側壁和后壁的骨架的對接處采用焊接加鉚接加粘接的結構，以保證不漏水和車廂拐角處的美觀。
4.4.3整車密封處理
1)、外蒙皮與骨架之間的大板整體抽真空粘接工藝，局部鉚接和搭接處采用密封膠封閉。
2)、車頂防滑鋁板接縫處采用密封膠
3)、所有車門具備橡膠密封條

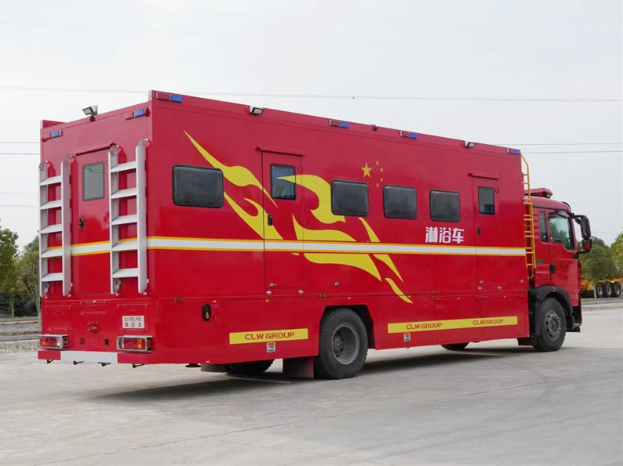

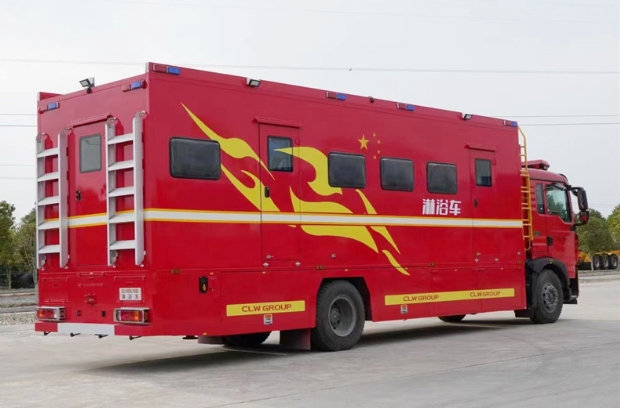

4.4.4上車梯
箱體后壁設置上翻梯，該梯結構為折疊式，材料選用 304 不銹鋼，并配有拉力氣彈簧，可輔助工作人員撤收或展開梯子，起到保護作用。
4.4.5廂體門
車廂上設置有進出的單開門，同時為了提高車輛整體外觀性能，更好的利用底盤下部空間，在車下部?jī)蓚?cè)均增加裙箱門，并對艙門進行防水設計，整體外形平整、美觀。
各個廂體四邊框均采用鋁門型材，內含鋼管骨架絲焊桁架結構，每個門安裝門限器、導水槽、不銹鋼內藏式合頁，門內安裝密封條，具有極佳的防水、密封性能。
為了防止門框下部人員進出艙體碰傷門框，在門框下口邊增加防護不銹鋼板，解決了門下部積水、耐磨等問題。同時為了提高門鎖的使用性能，在門框下部安裝限位塊，使門閉合時鎖舌與鎖頭位置始終不變。門鎖全部采用扣蓋式汽車專用車鎖。廂體門設計方案如下圖所示。
Ø 門與門框都采用特制鋁合金型材，兩者之間有準確的尺寸配合，確保門與框的裝配尺寸和密封要求;
Ø 門與框的焊接成型，都在胎具上進行加工;
Ø 鋁型材與門面采用進口專用膠粘合工藝，確保門表面平整度;
Ø 所有門合頁都為不銹鋼合頁，內藏式安裝，廂體外表面無外露，更加整齊;
Ø 門鎖為專用軍用汽車門鎖;
Ø 所有車門都為全鋁結構，上下車門、檢修門和裙邊艙門都采用空氣彈簧助力。
側邊進、出門
4.5換氣功能
淋浴間由于水汽彌漫，會出現氣悶、含氧量低得現象，另外，為避免室內潮濕引起霉變，因此加強通風換氣是必須的，本車上通過下面2種措施加強通風換氣。
1、在淋浴區頂部安裝2個通風換氣天窗宏達源(HDY-700B)，更衣區頂部安裝1個通風換氣天窗，即可實現換氣功能又能實現緊急情況下的逃生。換氣量為150m3/h，3臺換氣量為450m3/h，淋浴間和更衣間總體積為32m3計算,平均5分鐘可換氣一次。
2、左右側上部各安裝2扇外推窗，窗戶采用亞克力外推窗，配折疊式紗窗和遮陽簾，具有開、關、通風、遮陽、防蚊蟲、隔音、隔熱、私密性等功能和良好的防雨性能。
4.6水路系統
4.6.1內置水箱
設備間前側布置1個室內304不銹鋼水箱(1000L)水源，尺寸均為2300*2000*250mm。水箱內部設置橫向縱向防浪板，液位計，進出水口DN65(2個，分別布置在前墻左右側，可單獨進行加水)，底部設置排空閥，頂部設置DN80溢流排氣孔。
加水接口尺寸的DN65消防卡口(配DN80轉換接頭)，可進行快速加水。加水管上設置加水電磁閥，可通過冷水箱上的液位計控制加水電磁閥和水泵的開啟和停止，避免電磁閥和水泵頻繁啟動發生故障。
4.6.2移動蓄水池
采用1個2立方米可折疊水袋，作為蓄水材料
PVC滌綸復合材料，設備專業，工藝先進，主要用于盛水，在輸送水源方面起著重要作用。水囊可量車定做適合用于各種類型的車型，它代替了以往沉重，易生銹，壽命短的鐵皮桶和橡膠桶，其用料是錦塑制材料，在其運輸途中不會因?yàn)槁访娌缓枚鰝嚿恚娱L(zhǎng)車的壽命。在使用時不會因季節的變化而無法正常使用，其不用時可折疊存放，減少空間占用量。它還具有良好的密封性和耐腐蝕性能，其壽命可用8-10年。
4.6.3恒溫式淋浴屏
左右側各布置5個304不銹鋼頂置恒溫式淋浴屏，可根據個人喜好設置淋浴水溫，內部設置有恒溫閥可自動調節冷熱水進水量，從而保證出水溫度的恒定。
4.6.4熱水鍋爐
型號：JSYA-1000
熱量：100000大卡/h
熱功率：100KW
熱效率：86.5%
儲水量：180L
上海珊陽暖通
鍋爐結構為集成式，封閉式燃燒結構，燃油熱水鍋爐、可直接供應10人同時淋浴;溫度可以通過混水閥調節設定;
4.6.5凈水設備
用途：凈化Ⅰ、Ⅱ、Ⅲ類地表水，主要由精濾(10μm進度)、紫外線殺菌儀器和潛水泵組成，地表水通過該設備凈化后，可達到直接使用標準。
單位小時產水量：10-12t/h。
全套不銹鋼304管路
精密過濾器參數：
進出水管徑DN50
外形尺寸：Φ230X1200
40寸 5濾芯
過濾精度10um
工作壓力：0.05-0.6MPa
最大產水量：7T/h
材質：SUS304
濾芯長度:40寸
4.6.6不銹鋼過流式紫外線殺菌器
過流式紫外線殺菌器主體內外均采用不銹鋼材質，石英高強度紫外線燈管，主體內外部拋光處理，腔體結構經過科學設計，有效增大紫外線利用率，同流量同功率情況下，殺菌能力可以做到更強。可用于醫用污水，生活污水，純水，自來水，海水，實驗用水等。
工作原理：
過流式紫外線殺菌器的原理是利用設置在腔體內的紫外線燈輻射出具有一定強度的253.7nm波長，當要處理的水(或液體)流過腔體時，紫外線就會殺死水中的細菌，病毒及其他微生物，達到水消毒目的。
4.7防滑地墊
由于淋浴間內鋁花紋板上易滑，根據這一特點而采用防滑地墊鋪設鋁板上來增加摩擦，起到防滑效果。
品牌: 恒美
材質: 環保PVC
圖案: 純色
風格: 簡約
地墊適用空間: 衛浴，廚房
顏色分類: 綠色
工藝: 機器織造
清洗類型: 可手洗 可機洗 可吸塵
4.8配電系統
淋浴車配電系統由交流供電系統和直流供電系統組成。交流供電系統由外接電源、車載發電機和市電電源系統組成。系統的設計符合相關要求。
室內淋浴間布置2個防水24v照明燈和2個車載頂置換氣扇。換衣間布置1個車載頂置換氣扇和1個防水照明燈。設備間內布置1個防水照明燈。其余為燃油熱水鍋爐總成(含水泵)、水處理設備供電
4.8.1 供電系統說明
淋浴車供電系統主要使用外接供電和發電機提供交流AC220V/50HZ電源，交流電源通過外接電源連接器接入車內后通過前設備艙配電盒內斷路器控制分配。其中熱水系統為交流220V供電系統，由獨立斷路器控制;淋浴區內用電設備均使用DC24V設備，包括照明燈具、排氣系統，通過配電箱內直流電源進行轉換使用。
4.8.2交流電能供給
淋浴車采用單相220V/50HZ供電方式。
1、自攜帶6KW柴油發電機組;
2、外接市電220V/AC 供電;
車輛儲物艙內安裝有便攜卷線盤，便攜卷線盤上配備3*6平方電源線30米，便攜卷線盤上的電源線纜一端連接市電或發電機，一端連接車內電源接入的電源連接器。電源連接器防塵、防水、IP54,
專業性高，為外電接入提供可靠保障。
4.8.3電器原理圖
4.8.4發電機供電系統
發電機選用優普YDE8500X 型6KW發電機組。
功率系列6kW(8KVA)
型號YDE8500X/3;發電機型號204-140;頻率5060;額定功率(kW)6.0 6.5;最大功率(kW)6.5
7.0;電壓(V)220/110、230/115、240/120、127/220、220/380、230/400、240/415;額定轉速(r/min)30003600;相數單相/三相;功率因數
(cosφ)1.0/0.8;勵磁方式有刷自勵恒壓(AVR);絕緣等級F級;連接方式錐度軸剛性連接;發動機動力型號CD192F動力類型單缸、四沖程、風冷燃燒方式直噴式
缸徑×行程 (mm)92×75
排量(L)0.499
壓縮比19:1
標定功率(kW/r/min)7.68.3
調速方式機械調速
啟動方式電起動
機油容量(L)1.6
機油牌號SAE15W/40(CF級以上)
發電機組油箱容積(L)14
燃油消耗(L/h)≤2.2≤2.5
燃油牌號0#(夏季) -10#(冬季) -35#(極寒)
7米處噪音(dB(A)@7m)83～85
產品尺寸(L×W×H)mm730×510×600
包裝尺寸(L×W×H)mm770×550×730
重量(N.W/G.W) (kg)120/130
4.8.5照明系統
室內照明：
設備間：2個吸頂式LED節能照明燈，兩個應急照明燈，防水、防霧、防塵三防設計 防護等級IP67。
淋浴間：2個吸頂式LED節能照明燈，防水、防霧、防塵三防設計 防護等級IP67。
更衣間：2個吸頂式LED節能照明燈，防水、防霧、防塵三防設計 防護等級IP67。
戶外照明：
箱體左右兩側分別布置3組LED(6個)頻閃燈帶45度戶外照明燈，
頂部后側布置1個 led火場照明燈(24V/60W)。用于野外夜晚照明。
4.8.6長排警燈
長排警燈選用1.6米LED長排警燈，該長排警燈融合獨特新穎外形與超凡品質于一體，秉承為特種車輛提供最好警燈的理念設計而成;采用國外先進技術設計和制作燈罩模具，塑料外罩工藝更加精細，接近歐美國際產品的水平;更加完美的頻閃模塊設計，大大提高頻閃模塊質量，完美頻閃效率和速度;一體化臥式揚聲器結構，完全解決車輛高度行駛時噪音和風阻。堅固LED燈的低功率和超長壽命，視覺沖擊強，有效視覺距離可達600-1000米。車內配備電子警報器可，電子警報器帶8種警音功能，分體式結構，有效地將控制系統與主機分離，控制器采用手柄式外觀，方便操作，具有警燈控制功能。
長排警燈主要技術參數如下：
警燈類型：紅藍1.6米長排警燈;
主光源：LED;
光源結構：2只LED閃燈，8只長形LED燈，2只巷燈;
工作電壓：DC24V;
警燈功率：100W;
警報器功率：100W
凈重：14.5KG;
手持式電子警報器帶8種音調警報和喊話功能
長排警燈參考圖片如下：
4.8.7燃油暖風機
更衣間布置1臺5KW燃油暖風機，可為室內提供暖風。
型號：FJH-5/2C
額定熱流量5kw，工作電壓24V，額定電機功率60w。
燃料耗用量(I/h)： 0.56
耗用電功率 運行時(12 和24Volt) ：48
額定電壓 ：12 和 24Volt
電壓下限 ：大約 10.5Volt 及 21Volt
欠壓保護裝置的相應時間：20 秒鐘
電壓上限： 大約 16Volt 及 32Volt
過壓保護裝置的相應時間：20 秒鐘
過熱保護(±10%)℃： 180℃
允許環境溫度和海拔： -40℃至 +76℃ 低于海拔2500米下使用
五、重汽單橋12人洗漱淋浴車三防設計
淋浴車在不改變?cè)嚮窘Y(jié)構情況下，需要在車體外部相關設備和配套設施，所以對外露設備，以及車內設備和車體連接處進行三防設計。
Ø 所有外露的結構件、艙頂平臺、螺銓螺母等標準件均采用不銹鋼件或鋁制件， 以防止銹蝕;
Ø 所有連接件、與客車頂蒙皮接觸的法蘭均使用防水密封膠，以填補安裝縫隙;
Ø 整車外部涂覆客車亮漆，外部三防滿足使用要求;
Ø 車體內部各結構件上車前均進行噴塑或噴漆表面處理;在原車上加焊的骨架或埋鐵均噴涂防銹底漆后再噴面漆，有效防止銹蝕;
Ø 線纜鋪設在走線槽和線纜管中，電纜連接保證軍品越野級的連接抗震性和三防要求。
整車在生產過程中共做三次淋雨實驗，第一次：廂體完成后，第二次：內部設施集成完畢后，第三次：跑車實驗結束后;
安全性設計
Ø 整車改裝后，前后軸載荷分配符合底盤改裝要求，重心高度較低，車輛行駛安全性符合國標要求。
Ø 車內、外結構設備采用倒圓或倒角的方式處理，無突出銳邊、尖刺等易傷人員
Ø 安全的結構。車內飾和粘接劑采用環保材料，無有毒氣體產生，保證人體健康。
Ø 車上連接件采用航空接插件，鎖緊可靠。車內設備統一接地，保證用電安全。
Ø 車內飾采用阻燃材料，減小明火隱患。車內配置電器設備滅火器和固體液體燃燒滅火器，可在火災發生時避免或減小損失。
Ø 車內分區安裝煙霧報警器。
六 質量保證措施
6.1.設備選型質量保證
對各類外購、外協產品的選型，質量保證體系遵照下述辦法進行：
a.對電子設備，尤其是民用電子設備，選用成熟度高，集成性好，具有良好的用戶口碑的電子產品選型，并在選型過程中，多方比較，選擇信價比較高的設備作為上裝設備。
b.大功率設備，按照 GJB 151、GJB 152 嚴格考核設備電磁兼容性能，根據車載工況綜合考慮可靠性、安全性和穩定性。
c.按照國軍標進行結構件選型，保證其剛度和強度。
6.2 設備驗收質量保證
a. 外購電子產品，從外觀、電氣特性等各方面展開各項驗收工作，并按照簽訂的協議/合同和產品使用說明書作為驗收依據之一。
b. 對協議生產、加工件，應具有產品驗收細則作為驗收依據，并根據驗收情況編寫相應的驗收?qǐng)?bào)告，對于重要件，將組織進行設計或生產評審。
6.3 詳細設計質量保證
a.
針對方案設計、詳細設計的各個階段組織內部評審，必要時，進行用戶評審工作，相關的圖紙文件履行設計人員會簽、主管設計審核、技術領導批準等工作，嚴格做好過程控制。
b. 產品設計過程中，做到文件和圖紙齊全，數據計算準確無誤，并設置單獨的校對崗位，對所有圖紙和文件進行復核復算。
c. 圖紙、文件的更改需要設計人員、主管設計、生產廠家等多方同意方可更改，并嚴格按照更改標準進行。
d. 各分系統詳細設計工作專人負責，并按照時間節點進行相關評審工作。
e. 文件、圖紙及時歸檔，設立專門檔案庫進行管理，外借和改動需要經多方同意方可進行。
6.4 車輛總裝質量保證
a.
車輛改造和總裝過程，設計人員全程參與，做到眼見為實，對圖紙、文件錯誤及時更改并報主管設計同意，對于較大質量問題，分別責成設計人員或生產廠家進行技術/
管理歸零工作。
b. 嚴格審查總裝工藝文件，按照航天行業規范，禁止使用禁用工藝和限用工藝。
c. 車輛總裝過程中，規范現場管理，保持整潔、舒適、明朗的總裝環境，消除一切
可導致財產損失或生命安全的隱患。
車輛總裝過程中，規范現場管理，保持整潔、舒適、明朗的總裝環境，消除一切可導致財產損失或生命安全的隱患。
d.車輛總裝完成后，進行質量評審和工藝評審工作，并出具相應的評審告。e.在總裝過程中出現的問題實時記錄，及時解決并完善設計。
6.5 車輛調試質量保證
a. 產品調試有具體文件支撐，依據文件完成相關工作，對于調試中出現的各類問題及時記錄和更改，完善設計，并根據需要舉行內部評審工作。
b. 對不同階段的調試工作，應有詳細的調試報告，并根據報告進行后續工作安排， 組織評審工作。
調試過程需所有設計人員和主管設計到場，做好調試過程中的產品安全和人員安全工作。
七.產品配置明細
序號品名技術規格數量單位
1. 底盤東風天錦DFH5160XXYE61臺
2. 箱體外蒙皮選用鋁板，內蒙皮2.5mmMTC玻璃鋼板 1套
3. 車頂爬梯及欄桿不銹鋼材質1套
4. 裙邊左右側各一套2套
5. 地板鋁合金鋁平板1塊
6. 防滑地墊PVC材質1套
7. 窗戶左右?guī)麄?cè)板各設置滑窗3個6個
8. 窗簾左右各3個抽拉窗簾6個
9. 發電機優普YDE8500X1臺
10. 外接電源頭、座32A1個
11. 換氣扇700B24v2個
12. 柴油熱水鍋爐JSYA-10001臺
13. 凈水箱304不銹鋼1000L1臺
14. 衣柜環保防水免漆板2個
15. 鞋柜環保防水免漆板2個
16. 頂燈環保防水免頂燈3個
17. 蓄電池12V 120AH2個
18. 外接電源線3*6mm230米
19. 開關86型組合開關2套
20. 充電機220V 20A1臺
21. 洗浴區噴頭、皂盒8套
22. 配電及控制系統整車配電及線材1套
23. 斷路器2P 32A帶漏電4套
24. 斷路器2P10A1套
25. 干粉滅火器MFZ/ABC2A型2KG滅火器2個
26. 空氣加熱器5KW氣體燃油加熱器1臺
27. 精密水過濾器特清1臺
28. 恒溫混水閥理想工作壓力：0.1-0.5MPa 調溫范圍：洗浴，35-45℃采暖：50-60℃ 冷水溫度：5-29℃
溫度精度：±2℃1臺
29. 倒車影像帶倒車攝像頭1套
30. 電纜線盤便攜式電纜線盤1套
31. 整車油漆整車環保漆1臺
